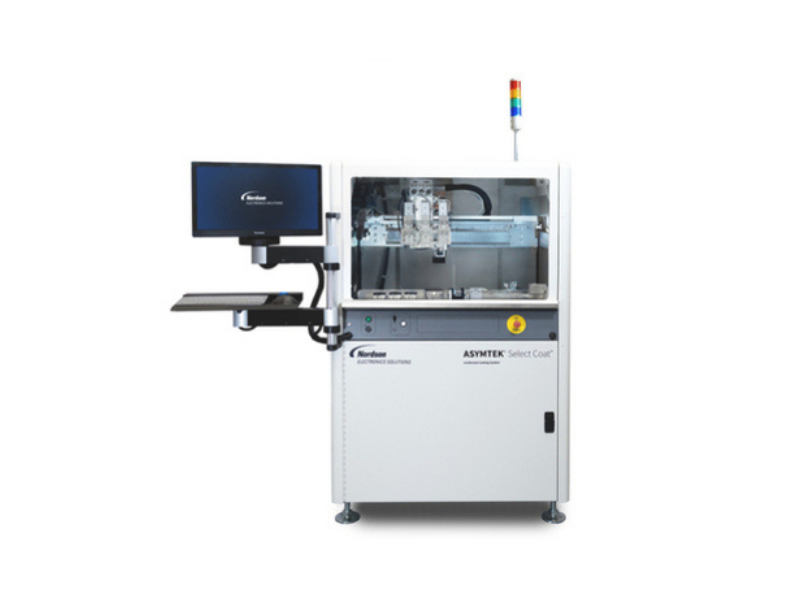

Nordson ASYMTEK Select Coat SL-1040 Konformal Kaplama Sistemi, yüksek hacimli üretim ortamları için geliştirilmiş otomatik konformal kaplama (conformal coating) çözümüdür. Elektronik kartlarda sonradan düzeltme imkânı olmayan uygulamalarda, prosesin ilk seferde doğru ve tekrarlanabilir şekilde yapılmasını hedefler.
Gelişmiş Proses Kontrolü ve Hassasiyet
Select Coat SL-1040; ±100 µm platform doğruluğu ve Cmk ≥ 1.67 proses kabiliyeti ile dar maskeleme alanı gereksinimlerine sahip konformal kaplama uygulamalarında yüksek hassasiyet sunar. Geliştirilmiş seçicilik (selectivity) ve farklı kart üzeri uygulamaları destekleyen esnek yapı sayesinde, karmaşık PCB’lerde güvenilir kaplama elde edilir.
Ultrasonik Nozzle Temizleme İstasyonu
SL-1040’un en önemli farklarından biri, tamamen yeni Ultrasonik Temizleme İstasyonudur. EasyCoat® 6 yazılımı üzerinden programlanabilen bu sistem, yüksek frekanslı basınç dalgaları ile solvent içerisinde kavitasyon kabarcıkları oluşturarak nozzle ve iğne uçlarında biriken kaplama malzemesini fırçasız ve temassız şekilde temizler.
Bu yöntem:
Mekanik temizlikte ulaşılamayan birikintileri giderir
Ekipmana zarar vermez
Statik temizlik yöntemlerinin ötesinde, önleyici bakım yaklaşımı sunar
Temizlik zamanlaması kullanıcı tarafından belirlenebilir:
Üretim öncesi
Program başlangıcında
Bekleme (idle) sonrası
Belirli periyotlarla
Aplikatör ucu belirlenen zamanda temizleme istasyonuna girdiğinde, ultrasonik temizleme döngüsü otomatik olarak başlatılır.
Otomatik Solvent Seviyesi ve Kesintisiz Üretim
Ultrasonik Temizleme İstasyonu, otomatik seviye ayarlamalı solvent sistemi ile entegre çalışır. Solvent seviyesi düştüğünde otomatik olarak kaplar dolu tutulur.
Bu yapı, plansız duruşları önlemeye ve proses sürekliliğini korumaya yardımcı olur.
Single / Dual / Triple Toggle ve Trim Paketleri
SL-1040, single, dual ve triple toggle yapılandırmaları destekleyerek 3 valfe kadar kullanım imkânı sunar. Nordson ASYMTEK’in standart Trim Paketleri, farklı üretim önceliklerine göre sistemin yapılandırılmasını sağlar:
Selectivity
Maskeleme ihtiyacını azaltmak için keep-out zone kontrolü
Productivity
Dual-valve eşzamanlı kaplama ile çevrim süresinin %50’ye kadar azaltılması
Precision
Lazer yükseklik algılama, yüksek büyütmeli kamera ve valf kombinasyonları ile hassas kaplama
Productivity Plus
Üçüncü valf ile zor erişilen alanlarda yüksek verim
Multi-Efficiency
Triple-valve yapı ile aynı kart üzerinde farklı kaplama uygulamaları ve gel dam oluşturma
Tüm trim paketleri, düşük viskoziteli solvent bazlı (25–125 cps) ve orta viskoziteli solid (125–1200 cps) kaplama malzemelerini destekler.
Yazılım, İzlenebilirlik ve Standartlar
Tüm proses parametreleri EasyCoat® 6 yazılımı üzerinden ayarlanır, ölçülür, kaydedilir ve izlenir. Sistem; CE, NFPA, SEMI ve EN ISO 13849-1 standartlarına uygun olarak tasarlanmıştır.
